सीएनसी-नियंत्रित एक्सल शाफ्ट एंड वेल्डिंग मशीन



ऑटोमेटेड एक्सल शाफ्ट हेड वेल्डिंग मशीन एक उन्नत रोबोटिक वेल्डिंग सिस्टम है जिसे ऑटोमोटिव, हेवी{2}ड्यूटी ट्रक और ऑफ-रोड वाहन अनुप्रयोगों में एक्सल शाफ्ट सिरों को जोड़ने के लिए उच्च {{0}दक्षता, उच्च -शक्ति के लिए डिज़ाइन किया गया है। सीएनसी नियंत्रण या औद्योगिक रोबोटिक्स को एकीकृत करके, यह बड़े पैमाने पर उत्पादन वातावरण के लिए तैयार न्यूनतम थर्मल विरूपण के साथ लगातार वेल्ड गुणवत्ता सुनिश्चित करता है।





• लचीली वेल्डिंग प्रक्रियाएँ

विभिन्न सामग्री मोटाई (3-20 मिमी) के लिए एमआईजी/एमएजी, लेजर हाइब्रिड वेल्डिंग, या जलमग्न आर्क वेल्डिंग (एसएडब्ल्यू) का समर्थन करता है।

असेंबली सहनशीलता (±0.2 मिमी) की भरपाई के लिए वैकल्पिक लेजर सीम ट्रैकिंग।

• स्वचालित संचालन

±0.05 मिमी दोहराव के साथ 6-अक्ष रोबोटिक भुजा या सीएनसी गैन्ट्री प्रणाली।

डुअल-स्टेशन रोटरी पोजिशनर निरंतर लोडिंग/अनलोडिंग को सक्षम बनाता है (चक्र समय: 90 सेकंड/भाग से कम या उसके बराबर)।

• परिशुद्धता फिक्सिंग

एक्सल शाफ्ट के लिए हाइड्रोलिक/वायवीय क्लैंपिंग (व्यास सीमा: Φ50-Φ200 मिमी)।

स्व-केंद्रित चक सुनिश्चित करते हैं<0.1mm radial runout.

• गुणवत्ता आश्वासन

वास्तविक-समय वेल्ड निगरानी (आर्क वोल्टेज/वर्तमान फीडबैक)।

दोष का पता लगाने के लिए वैकल्पिक इन-लाइन अल्ट्रासोनिक निरीक्षण।







बिजली की आपूर्ति	350-500ए डिजिटल इन्वर्टर (100% कर्तव्य चक्र)
वेल्डिंग की गति	0-80 सेमी/मिनट (एचएमआई के माध्यम से समायोज्य)
कुल्हाड़ियों	3-6 प्रोग्रामयोग्य अक्ष (टॉर्च के लिए X/Y/Z + R-अक्ष घूर्णन)
सुरक्षा	धूआं निष्कर्षण बंदरगाहों के साथ IP54 संलग्नक





1. ऊपरी सफेद सुरक्षात्मक आवरण के भीतर स्थित सर्वो मोटर मुख्य रूप से वेल्डिंग टॉर्च को कई कोणों पर घुमाने के लिए जिम्मेदार है, लचीली मुद्रा में बदलाव सुनिश्चित करती है और जटिल वेल्ड वेल्डिंग करते समय इष्टतम तार फीडिंग और वेल्डिंग कोण प्राप्त करती है। मशीन बेड पर लगी सर्वो मोटर मैक्रोस्कोपिक शक्ति प्रदान करती है, जो संपूर्ण मोटर असेंबली और वेल्डिंग टॉर्च को ट्रांसमिशन तंत्र के माध्यम से घुमाती है, जिससे वेल्डिंग पथ की शुरुआत और प्रगति को नियंत्रित किया जाता है। एक साथ काम करते हुए, एक सटीक गतिविधियों का प्रबंधन करता है और दूसरा बड़े पैमाने पर विस्थापन को संभालता है, वे उपकरण की उच्च {{4}डिग्री{{5}की {{6}स्वतंत्रता और उच्च{{7}सटीक वेल्डिंग क्षमताओं का मूल बनाते हैं।

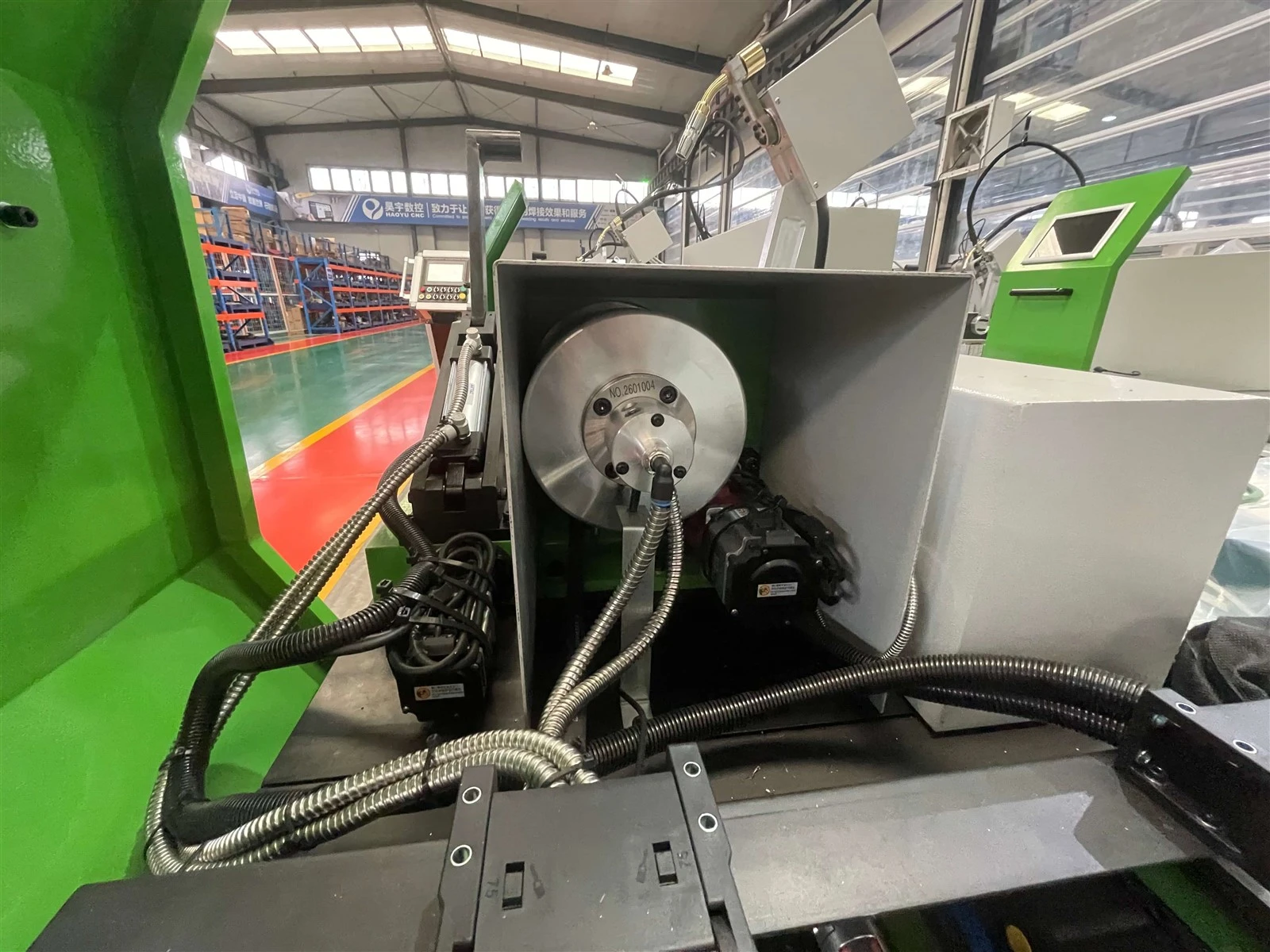

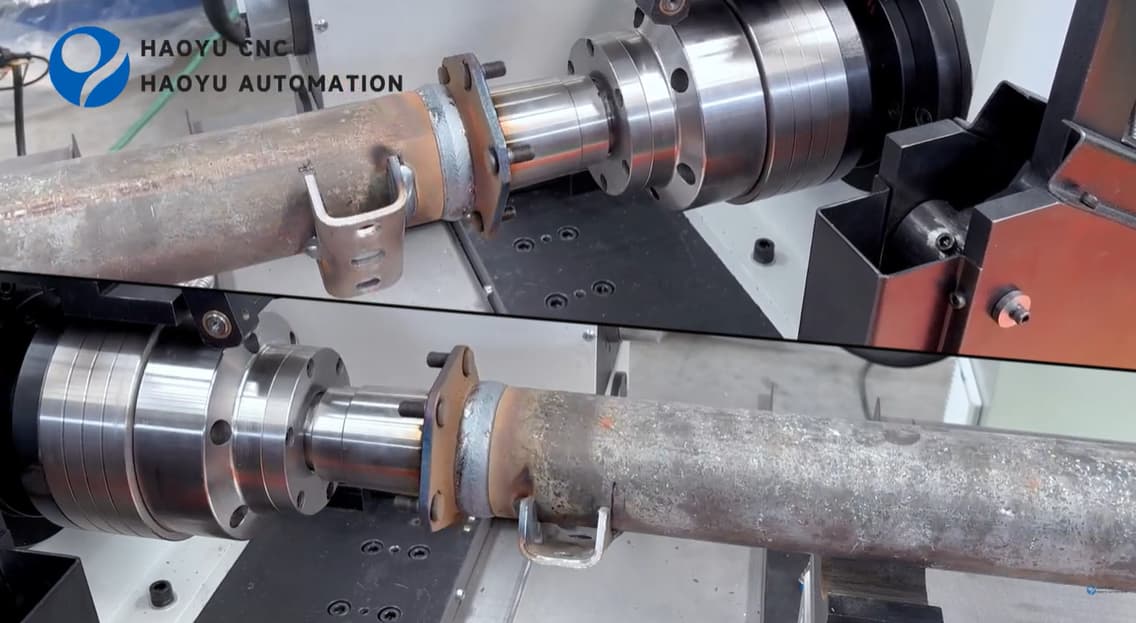

2.एमएजी डुअल{{1}गन एक्सल वेल्डिंग मशीन में विपरीत स्थिति वाला लेआउट होता है, जिसमें मशीन बेड के दोनों ओर दो स्पिंडल बॉक्स लगे होते हैं। प्रत्येक स्पिंडल बॉक्स में उच्च परिशुद्धता गति क्षमताएं होती हैं, जो एक सर्वो मोटर द्वारा संचालित होती हैं, जो अलग-अलग लंबाई के वर्कपीस को समायोजित करने के लिए एक रैखिक गाइड रेल पर पारस्परिक गति को सक्षम बनाती है। साथ ही, प्रत्येक स्पिंडल बॉक्स एक स्वतंत्र सर्वो ड्राइव सिस्टम को एकीकृत करता है, जो सटीक रोटेशन के लिए सीधे चक को नियंत्रित करता है, वेल्डिंग के दौरान स्थिर वर्कपीस रिपोजिशनिंग सुनिश्चित करता है और एक साथ दोहरी {{6}गन वेल्डिंग के लिए आवश्यकताओं को पूरा करता है।





3. पैनल बॉक्स एक मॉड्यूलर लेआउट को अपनाता है और आम तौर पर एक टच स्क्रीन ह्यूमन मशीन इंटरफेस (एचएमआई), पैरामीटर प्रीसेट नॉब्स और स्टेटस इंडिकेटर लाइट को एकीकृत करता है, जिससे ऑपरेटरों को वेल्डिंग होस्ट (जैसे पोजिशनर या वेल्डिंग टॉर्च क्षेत्र) के करीब जाने के बिना सर्वोत्तम दृष्टिकोण से वेल्डिंग करंट, वोल्टेज, वायर फीड स्पीड और प्रोग्राम रेसिपी जैसे प्रमुख पैरामीटर सेट और मॉनिटर करने की अनुमति मिलती है।

4.प्रतिपादन







• ऑटोमोटिव: यात्री कार/ट्रक एक्सल असेंबली।
• निर्माण उपकरण: लोडर/खुदाई धुरी सुदृढीकरण।
• कृषि: ट्रैक्टर एक्सल हेड की मरम्मत।
