एयर स्टोरेज टैंक के उत्पादन के लिए वेल्डिंग उपकरण

वायु भंडारण टैंक के उत्पादन के लिए वेल्डिंग उपकरण

I. डिज़ाइन कार्य

1. सिलेंडर टैंक पर गोलाकार सीम के लिए स्वचालित वेल्डिंग करें।

2. सुनिश्चित करें कि वर्कपीस का स्थान आयाम एक समान हो, स्थिति स्वचालित हो, उपयोग करने में सुविधाजनक और विश्वसनीय हो, वेल्डिंग की गुणवत्ता आवश्यकताओं को पूरा करती हो, क्लैंपिंग तेज और सुविधाजनक हो।

II.बुनियादी डिज़ाइन

1. वर्कपीस को घुमाते समय वेल्डिंग टॉर्च को ठीक किया जाता है। वेल्डिंग की स्थिति क्षैतिज है. वर्कपीस को दो सिरों पर जिग द्वारा कसकर दबाया जाता है और घूमता है।

2. कार्य कुशलता में सुधार के लिए दो वेल्डिंग टॉर्च और दो बिजली स्रोत एक साथ काम करते हैं।

3. विभिन्न प्रकार की वेल्डिंग में फिट होने के लिए टॉर्च, स्पिंडल बॉक्स और टेलस्टॉक को अनुदैर्ध्य रूप से समायोजित किया जा सकता है।

4. मशीन को चलाने के लिए नियंत्रित करने के लिए जापान ओमरोन पीएलसी को अपनाया जाता है और गति को एसी सर्वो द्वारा समायोजित किया जाता है, जिससे उपकरण की विश्वसनीयता में सुधार हो सकता है।

5.एंड फेस पोजिशनिंग और न्यूमेटिक क्लैम्पिंग मोड को अपनाता है।

6. मापदंडों को बदलने के लिए मानव मशीन इंटरफ़ेस को अपनाता है। वेल्डिंग का समय और वेल्ड की लंबाई इस इंटरफ़ेस के माध्यम से निर्धारित की जा सकती है। मापदंडों में परिवर्तन को टच बटन के माध्यम से आसानी से और समय पर इनपुट किया जा सकता है। पैरामीटर्स को संग्रहीत और कॉल किया जा सकता है।

III.तकनीकी पैरामीटर

IV.उपकरण संरचना

यह मशीन मेनफ्रेम, स्पिंडल बॉक्स और इसके वायवीय फीडिंग तंत्र, टेलस्टॉक और इसके वायवीय फीडिंग तंत्र, वर्कपीस सहायक तंत्र, वेल्डिंग टॉर्च फीडिंग और समायोजन तंत्र, विद्युत नियंत्रण प्रणाली, वायवीय प्रणाली और वेल्डिंग पावर स्रोत से बनी है।

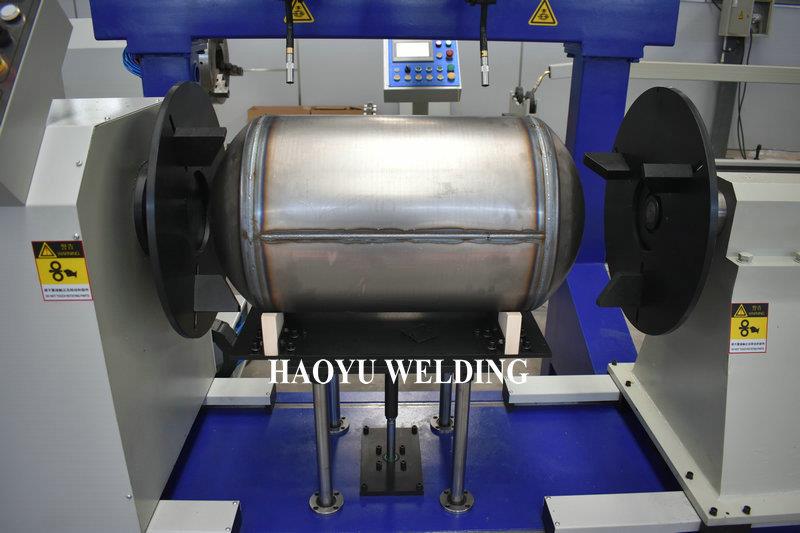

वी.विस्तृत छवियाँ

आपके संदर्भ के लिए VI.Vedio
